Centro sperimentale di volo Poligono Interforze del Salto di Quirra

Progettazione esecutiva degli impianti meccanici del nuovo posto di comando e controllo
Descrizione del progetto Elaborato Immagini
Luogo: Salto di Quirra - Perdasdefogu (OG)
Committente: Studio Grifa, Professionisti Associati
Progetto architettonico: Arch. Anna Maria Grifa
Ruolo: progettazione esecutiva degli impianti HVAC, idricosanitari ed antincendio
Importo lavori impianti meccanici: 1.040.000,00€

 Le caratteristiche principali dell'impianto sono:

Impianto ad aria primaria e fancoil 4 tubi la cui produzione di freddo e caldo avviene ad opera di 3 pompe di calore polivalenti.

Circuito idraulico a portata variabile con valvole sui terminali del tipo a sfera a due vie indipendenti dalla pressione.

UTAP con recupero di calore e umidificazione a vapore.

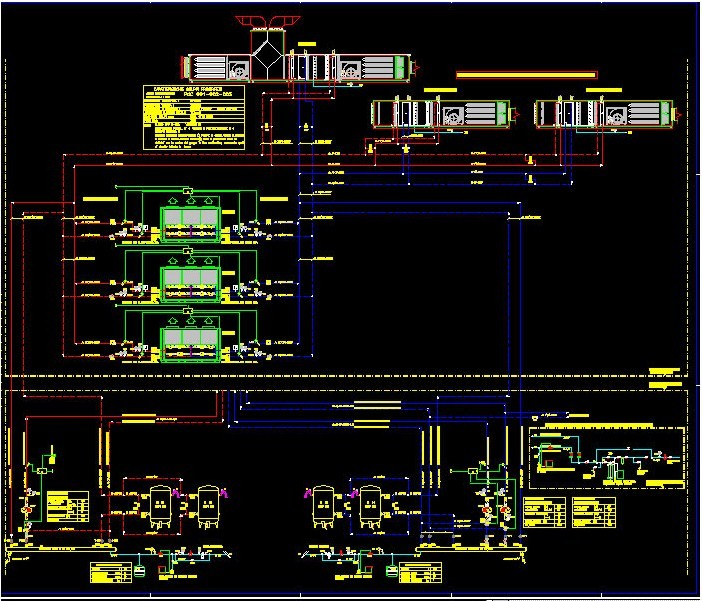

Schema funzionale con le tre pompe di calore polivalenti ed i circuiti a portata variabile.
Circuiti caldi e freddi fancoil ad iniezione.
